L Series Anodized Aluminium Trapezoidal Teeth Timing Belt Pulley
Timing Belt Pulley umumnya terbuat dari baja 45 #, paduan aluminium, besi cor, aluminium cor, kuningan dan bahan lainnya.Lubang dalam tersedia dalam bentuk bulatPengolahan permukaan meliputi oksidasi alami, pemutihan, galvanisasi, galvanisasi warna dan pemadam frekuensi tinggi.
Sebagai mekanisme untuk mentransmisikan kekuatan rotasi yang dihasilkan oleh motor, katrol sinkron dan sabuk sinkron umumnya banyak digunakan dalam desain.Transmisi dan fungsi transmisi dicapai melalui keterlibatan antara katrol sabuk pencetak waktu dan gigi sabuk pencetak waktu.
Trapezoidal gigi timing sabuk pulley adalah yang paling banyak digunakan dan dibagi menjadi berbagai seri:
Seri MXL/XXL/XL/L/H/XH/XXH, seri T2.5/T5/T10/T20.
Parameter teknis:
|
Jenis
|
bw
|
Hg
|
Y+1,5°
|
rb
|
rt
|
2k
|
|
MXL
|
0.84±0.05
|
0.69
|
20
|
0.35
|
0.13
|
0.508
|
|
XXL
|
1.14 ± 0.05
|
0.84
|
25
|
0.35
|
0.30
|
0.508
|
|
XL
|
1.32±0.05
|
1.65
|
25
|
0.41
|
0.64
|
0.508
|
|
L
|
3.05±0.10
|
2.67
|
20
|
1.19
|
1.17
|
0.706
|
|
H
|
4.19±0.13
|
3.05
|
20
|
1.60
|
1.6
|
1.372
|
|
XH
|
7.90±0.15
|
7.14
|
20
|
1.98
|
2.39
|
2.794
|
|
XXH
|
12.17±0.18
|
10.31
|
20
|
3.96
|
3.18
|
3.048
|
Fitur:
1. Posisi yang tepat: Desain gigi dari trapezoidal gigi timing sabuk katrol berasal dari gigi, yang dapat memberikan kemampuan posisi yang tepat.Hal ini membuat mereka sangat berguna dalam aplikasi yang membutuhkan transmisi yang akurat dan posisi, seperti mesin alat, mesin tekstil, peralatan rumah tangga, peralatan komersial, dan transmisi poros cam di mesin.
2Transmisi yang efisien: Pulley sabuk timing gigi trapezoidal cocok dengan bentuk gigi sabuk timing untuk memberikan gigi positif, mirip dengan transmisi rantai atau gigi.Penggerak ke depan ini dapat memberikan efisiensi transmisi yang lebih tinggi dan mengurangi kerugian energi.
3Mengurangi geser dan stroke kembali: Desain gigi dari trapezoidal gigi timing sabuk katrol dapat secara efektif mengurangi geser dan stroke kembali.Ini berarti bahwa dalam aplikasi dengan kecepatan tinggi dan perubahan torsi tinggi, trapezoidal gigi timing belt pulleys dapat memberikan kinerja transmisi yang lebih stabil dan dapat diandalkan.
4Kemampuan transmisi torsi tinggi: Desain dari gigi trapezoidal timing pulley memungkinkan untuk menahan transmisi torsi tinggi.Hal ini membuat mereka ideal untuk aplikasi yang membutuhkan output torsi tinggi, seperti mesin industri dan mesin mobil.
5. Ketersediaan luas: Trapezoidal gigi timing katrol memiliki berbagai spesifikasi gigi, termasuk MXL, XL, L, H, XH, XXH dan spesifikasi lainnya.Hal ini membuat trapezoidal gigi pulleys sinkron sangat umum di pasar dan mudah tersedia.

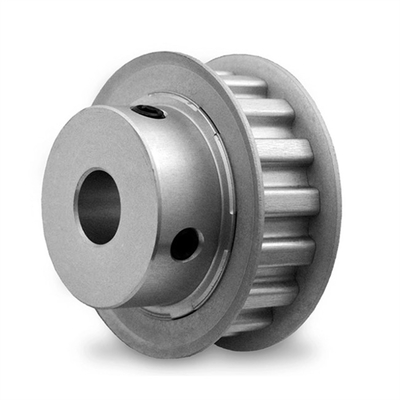

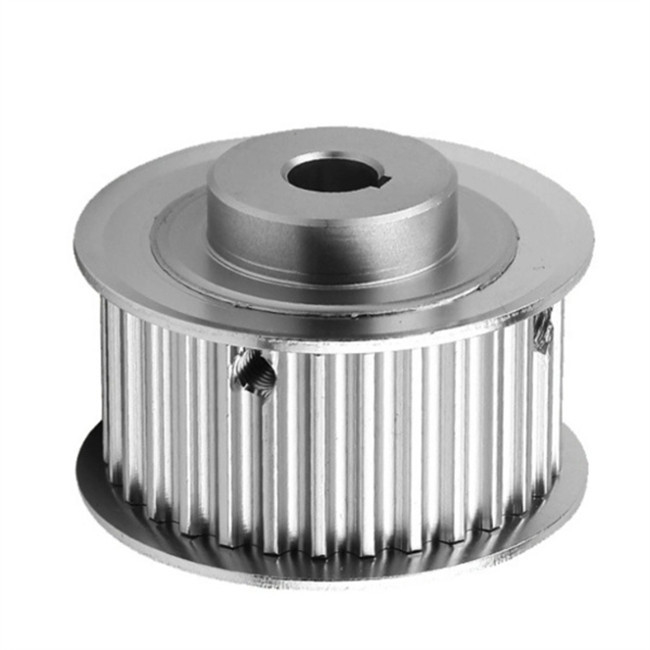

Foto referensi:
