Sabuk Waktu Karet Gigi Trapezoidal
Pita waktu trapezoidal adalah perangkat transmisi, yang terutama terdiri dari tiga bagian: tubuh sabuk, bagian pengangkut yang kuat dan kopling. Spesifikasi termasuk panjang, jarak gigi, lebar, dll.Spesifikasi ini secara langsung mempengaruhi kinerja dan umur penggerak sabuk sinkronPemilihan yang benar dari spesifikasi dan parameter sabuk waktu trapezoidal dapat memastikan stabilitas transmisi dan umur panjang.
1. Panjang
Jika panjangnya terlalu pendek, itu akan dengan mudah menyebabkan overloading bantalan, rantai dan mekanisme lainnya, mempersingkat umur sabuk sinkron; jika panjangnya terlalu panjang,mudah menyebabkan transmisi tidak stabil.
2.Menghancurkan gigi.
Semakin besar pitch gigi, semakin kecil rasio kecepatan, dan semakin kecil torsi transmisi. Semakin kecil pitch gigi, semakin besar torsi transmisi.
3. Lebar
Semakin besar lebar sabuk, semakin besar daya yang dapat ditransmisikan dan semakin tinggi kapasitas bantalan sabuk sinkron.
Spesifikasi normal kami:
|
Model
|
Pitch ((mm)
|
Ketinggian gigi ((mm)
|
Ketebalan sabuk ((mm)
|
Sudut
|
|
MXL
|
2.032
|
0.51
|
1.14
|
40
|
|
XL
|
5.080
|
1.27
|
2.30
|
40
|
|
L
|
9.525
|
1.91
|
3.60
|
40
|
|
H
|
12.70
|
2.29
|
4.30
|
40
|
|
XH
|
22.225
|
6.35
|
11.20
|
40
|
|
XXH
|
31.750
|
9.53
|
15.70
|
40
|
Fitur:
Gigi sabuk dibuat dari senyawa neopren yang diperkuat yang mengandung aramid, yang memastikan gigi sabuk memiliki kekuatan geser yang tinggi.
Kekuatan tarik yang tinggi, kabel serat kaca memberikan kekuatan tinggi, fleksibilitas tinggi dan elongasi tarik yang tinggi.
Neopren melindunginya dari kotoran, lemak, dan kelembaban.
Bidang aplikasi:
Pencetakan, pengemasan, pembuatan kertas, alat mesin, tekstil, ukiran, petrokimia dan lingkungan lainnya yang membutuhkan beban tinggi dan perangkat penggerak kecepatan tinggi.
Pita waktu trapezoidal adalah perangkat transmisi, yang terutama terdiri dari tiga bagian: tubuh sabuk, bagian pengangkut yang kuat dan kopling. Spesifikasi termasuk panjang, jarak gigi, lebar, dll.Spesifikasi ini secara langsung mempengaruhi kinerja dan umur penggerak sabuk sinkronPemilihan yang benar dari spesifikasi dan parameter sabuk waktu trapezoidal dapat memastikan stabilitas transmisi dan umur panjang.
1. Panjang
Jika panjangnya terlalu pendek, itu akan dengan mudah menyebabkan overloading bantalan, rantai dan mekanisme lainnya, mempersingkat umur sabuk sinkron; jika panjangnya terlalu panjang,mudah menyebabkan transmisi tidak stabil.
2.Menghancurkan gigi.
Semakin besar pitch gigi, semakin kecil rasio kecepatan, dan semakin kecil torsi transmisi. Semakin kecil pitch gigi, semakin besar torsi transmisi.
3. Lebar
Semakin besar lebar sabuk, semakin besar daya yang dapat ditransmisikan dan semakin tinggi kapasitas bantalan sabuk sinkron.
Spesifikasi normal kami:
| Model |
Pitch ((mm) |
Ketinggian gigi ((mm) |
Ketebalan sabuk ((mm) |
Sudut |
| MXL |
2.032 |
0.51 |
1.14 |
40 |
| XL |
5.080 |
1.27 |
2.30 |
40 |
| L |
9.525 |
1.91 |
3.60 |
40 |
| H |
12.70 |
2.29 |
4.30 |
40 |
| XH |
22.225 |
6.35 |
11.20 |
40 |
| XXH |
31.750 |
9.53 |
15.70 |
40 |
Fitur:
Gigi sabuk dibuat dari senyawa neopren yang diperkuat yang mengandung aramid, yang memastikan gigi sabuk memiliki kekuatan geser yang tinggi.
Kekuatan tarik yang tinggi, kabel serat kaca memberikan kekuatan tinggi, fleksibilitas tinggi dan elongasi tarik yang tinggi.
Neopren melindunginya dari kotoran, lemak, dan kelembaban.
Bidang aplikasi:
Pencetakan, pengemasan, pembuatan kertas, alat mesin, tekstil, ukiran, petrokimia dan lingkungan lainnya yang membutuhkan beban tinggi dan perangkat penggerak kecepatan tinggi.

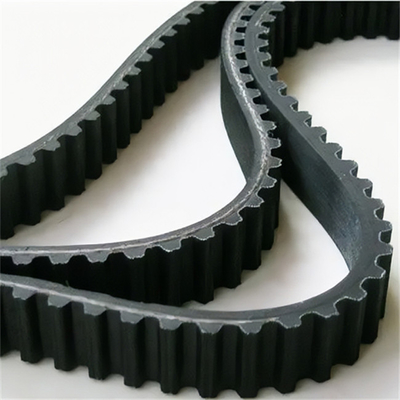

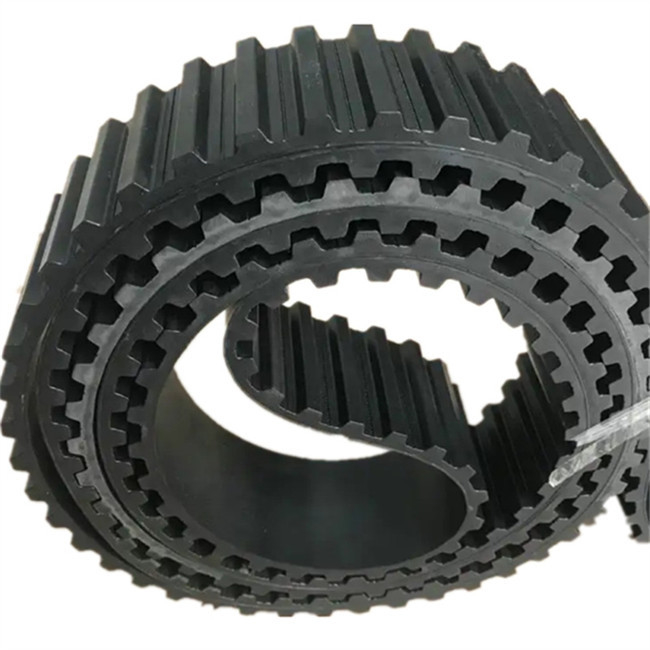

Referensi foto:
