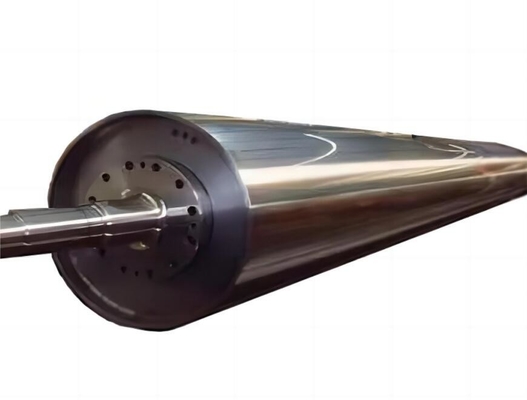

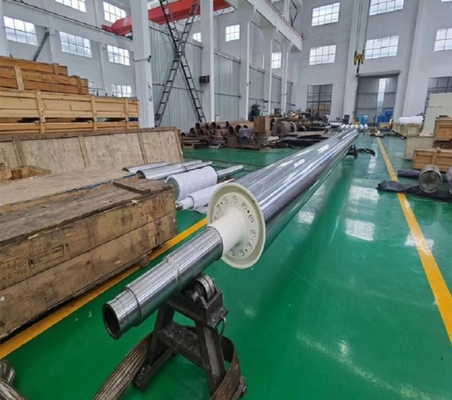

Rol pendingin permukaan cermin untuk lini produksi film BOPP dan BOPET

Rol pendingin untuk lini produksi film BOPP/BOPET

Saat ini, struktur internal roller transfer panas dibagi menjadi pengaturan aliran tunggal dua lapisan dan pengaturan aliran ganda dua lapisan.Medium internal adalah air atau minyak transfer panasStruktur internal dari kedua jenis ini berbeda, dan proses manufaktur juga berbeda.

1. Struktur internal dari rol transfer panas aliran tunggal yang diperluas: Rol pendingin transfer panas model ini terdiri dari cangkang luar, cangkang dalam dan baffle spiral pada cangkang dalam.Air atau minyak termal beredar dari pipa ke dalam pipa termal aliran tunggal internal, mulai dari dinding sisi lain, sehingga menghilangkan panas. untuk mencapai tujuan oksigen.

2. Struktur internal dari roller konduktif panas berlapis ganda: Model ini roller pendingin konduktif panas terdiri dari cangkang luar,sebuah cangkang dalam dan spiral baffle pada cangkang dalamOleh karena itu, tidak seperti yang di atas, ini roller konduktif panas mengadopsi aliran ganda dua lapisan.Air atau minyak termal beredar dari pipa saluran ke saluran transfer panas melalui aliran internalEfisiensi ganda yang tinggi, proses produksi yang kompleks, dan biaya yang tinggi.

Parameter Produk

Konstruksi cangkang ganda
Tabung dalam dan luar dari S355 (Q345B)
Sistem aliran: saluran antara tabung dalam dan luar yang dipisahkan dengan spiral pengantar las
Konstruksi cakram/aksara: Cakram dan cakram sisi yang menyusut dan dilas dari Q345B
Permukaan rol: berlapis krom, berlapis keramik

Persyaratan dan toleransi statis dan dinamis: Bentuk silinder ≤0,1mm, keluar dari kebulatan ≤0,1mm, keseimbangan dinamis G2.5
