100-500m/menit Garis Produksi Kertas Kraft Berbentuk Panjang Ganda Multi - Silinder

Garis produksi multi-silinder, garis produksi kertas kraft

Aplikasi:

Utamanya digunakan untuk membuat Kraft Paper, kertas bergelombang, Liner Paper, Karton Kertas, dll,

Aliran teknologi peralatan:

Kotak kepala bantal udara---kawat ganda (lapisan atas dan kawat dasar) --- 750/φ800 presisi presisi skution---φ1320 presisi roll jumbo felt ganda---φ1320 presisi roll jumbo felt ganda--- kering depan:20 set pengering Φ1800mm (susunan adalah 6+8+8)--- φ800/φ800 ukuran mesin--- bagian belakang kering: 6 set pengering Φ1800mm (6) --- double roll hard calender---B/M (posisi yang disediakan) --- horizontal roll-type drum reeling machine.

• Parameter teknis utama
• 1.1Parameter teknis

Produk kertas: Kertas kraft, papan Test Liner

Berat dasar: 110-150 g/m2

Berat dasar perhitungan: 112 g/m2

Lebar trim: 3600mm

Lebar gulungan: 3350mm

Lebar kawat: 3800mm

Kecepatan nozel: 3650mm

Kecepatan kerja: 300m/menit

Kecepatan desain: 350m/menit

Kecepatan merangkak: 25m/menit

Kapasitas nominal: 68t/hari (112gsm, 150m/menit, 3300mm, efisiensi 100%)

Gauge: 4350mm

Jenis drive: AC frequency converter sectional drive (penggerak bagian dari konverter frekuensi)

Pengaturan: tata letak satu lapisan, mesin tangan kanan (berdiri di mesin gulungan dan melihat arah mesin, sisi drive adalah di sisi kanan)

1.2 Kondisi teknologi 1.2.1 Rasio pulpa

Lapisan atas: % pulpa

Lapisan dasar: % pulpa

1.2.2 berat kertas dan konsistensi pulp

Lapisan atas: konsistensi pulpa 40 ∼ 60 g/m2:00,3 ‰ 0,6%

Lapisan dasar: Konsistensi pulpa 70 ≈ 90 g/m2:00,5% 1,0%

1.2.3 Parameter teknologi kertas

Kekeringan dalam pers: ≥22%

Kekeringan dalam pengering: ≥44%

Kekeringan ke mesin ukuran: 92%

Kekeringan dari mesin ukuran: 65 ~ 70%

Jumlah lem ukuran: 2,5 ~ 3 g / m²(setiap permukaan), kandungan lem padat: 8~12%

Kekeringan kertas jadi: 92%

Persentase penyusutan horizontal (rata-rata): ≤ 4%

Defisit kelembaban horizontal: ≤±7,5%

Defisit gram horizontal: ≤±1,0%

Kekeringan ketika setiap lembaran kertas rekombinasikan: ≥12%

1.3 ketegangan lapisan kawat dan felt

Membentuk kawat 8kN/m 7kN/m

felt 5kN/m 4kN/m

kawat kering 5kN/m 3kN/m

1.4 persyaratan untuk air, listrik, uap dan udara terkompresi 1.4.1 air tawar dan air terklarisasi

Persyaratan: murni, tidak berwarna, dihilangkan pasir.

Tekanan: 3MPa,0.4MPa dua jenis

Katup PH: 6-8

1.4.2 catu daya

Tegangan motor: 380/220±5%

Tegangan kontrol: 24V

Frekuensi: 50HZ±1%

1.4.3

Tekanan uap:Max. tekanan kerja pengering: 0.5MPa

1.4.4 sistem hidrolik

Tekanan nominal: 16Mpa

Tekanan kerja pengaturan: 14Mpa

Keakuratan penyaringan minyak: 20μm

Suhu minyak pasokan: ≤30°C

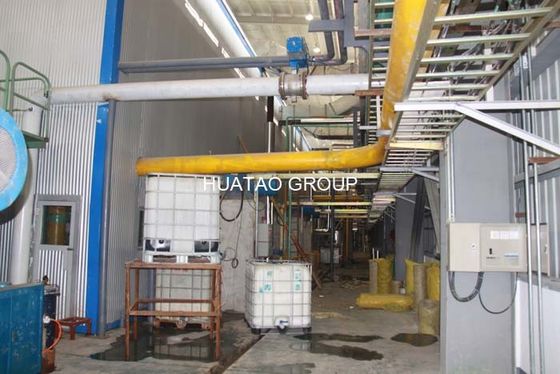

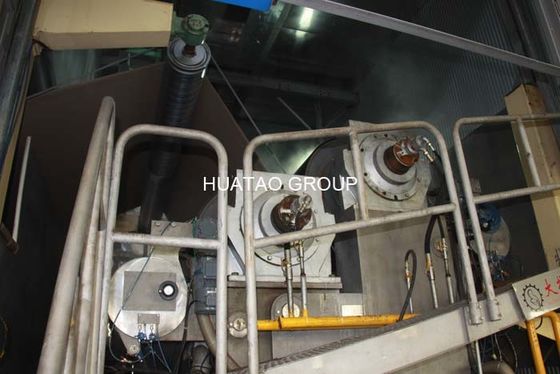

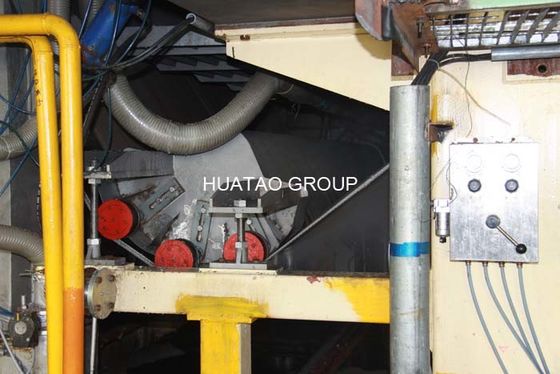

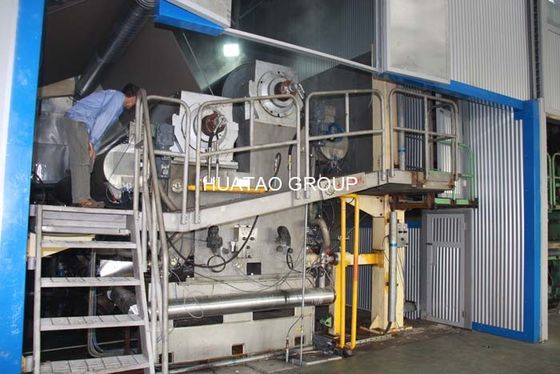

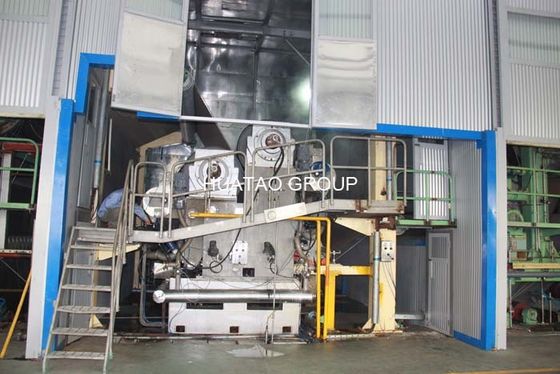

Foto:
