Kawat Berlian Ultra Tipis Presisi Untuk Pemotongan Wafer Silikon PV Semikonduktor

Kawat Berlian Ultra-Tipis Presisi Untuk Pemotongan Wafer Silikon Semikonduktor & PV

Deskripsi Untuk Kawat Berlian Ultra-Tipis Presisi Untuk Pemotongan Wafer Silikon Semikonduktor & PV:

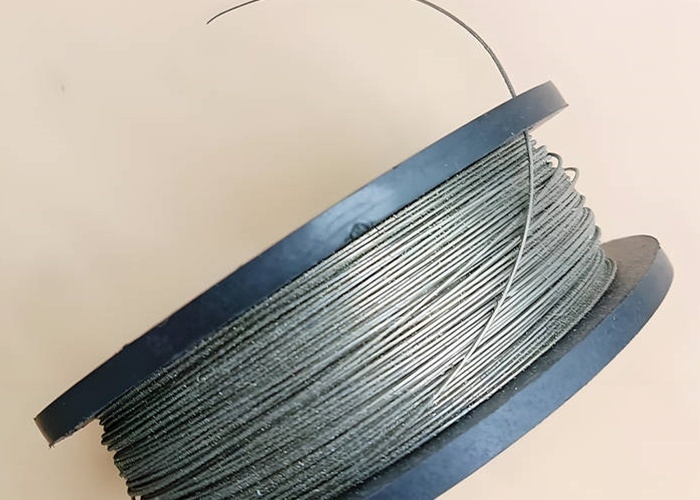

Kawat berlian ultra-tipis presisi adalah alat potong mutakhir yang digunakan dalam industri semikonduktor dan fotovoltaik (PV) untuk memotong wafer silikon dengan akurasi luar biasa dan kehilangan material yang minimal. Terdiri dari kawat inti tarik tinggi (biasanya baja atau tungsten) yang dilapisi secara elektro dengan partikel abrasif berlian, memungkinkan pemotongan ultra-tipis dan efisiensi tinggi dari ingot silikon monokristalin dan polikristalin.

Fitur Untuk Kawat Berlian Ultra-Tipis Presisi Untuk Pemotongan Wafer Silikon Semikonduktor & PV:
1. Diameter Ultra-Tipis: Berkisaran dari 30–100 μm, memungkinkan kehilangan kerf minimal dan hasil wafer yang lebih tinggi.
2. Pemotongan Presisi Tinggi: Memastikan ketebalan wafer yang seragam (serendah 100–200 μm) dengan kualitas permukaan yang unggul.
3. Abrasif Berlian: Partikel berlian sintetis (5–30 μm) memberikan kekerasan dan ketahanan aus yang luar biasa.
4. Inti Tarik Tinggi: Kawat baja atau tungsten memastikan daya tahan dan ketahanan terhadap kerusakan selama pemotongan berkecepatan tinggi.
5. Getaran Kawat Rendah: Meningkatkan stabilitas pemotongan, mengurangi cacat permukaan wafer seperti retakan mikro.

Aplikasi Untuk Kawat Berlian Ultra-Tipis Presisi Untuk Pemotongan Wafer Silikon Semikonduktor & PV:

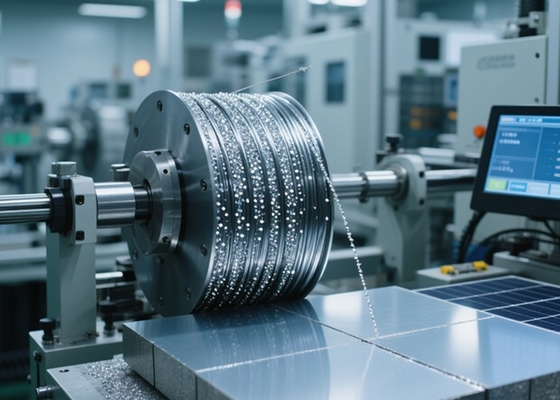

1. Industri Semikonduktor: Memotong ingot silikon menjadi wafer ultra-tipis untuk IC, MEMS, dan perangkat daya. Memungkinkan wafer yang lebih tipis untuk pengemasan canggih (misalnya, 3D IC).

2. Sel Surya Fotovoltaik (PV): Memotong ingot silikon monokristalin dan polikristalin menjadi wafer untuk panel surya efisiensi tinggi. Mengurangi limbah silikon, menurunkan biaya produksi.

3. Pemrosesan Material Lanjutan: Digunakan untuk memotong material rapuh seperti safir, SiC, dan kaca.

Keuntungan Untuk Kawat Berlian Ultra-Tipis Presisi Untuk Pemotongan Wafer Silikon Semikonduktor & PV:
1. Efisiensi Lebih Tinggi: Kecepatan pemotongan lebih cepat (hingga 1.5–2.5 m/s) dibandingkan dengan penggergajian multi-kawat berbasis bubur.
2. Limbah Material Lebih Rendah: Kehilangan kerf berkurang menjadi ~100 μm (vs. 150–200 μm dengan gergaji bubur).
3. Ramah Lingkungan: Menghilangkan limbah bubur, mengurangi dampak lingkungan.
Hemat Biaya: Umur kawat yang lebih panjang dan produktivitas yang lebih tinggi menurunkan biaya manufaktur secara keseluruhan.
